加工定制：是	品牌：Topuke	型号：Topuke511X
产品用途：实现电能质量参数测量，该设备安装在供电系统变电站、用户站、及铁路牵引站，监测供电线路电能质量否符合***及对用户进行电能质量考核的专业在线监测设备，并在参数超标时输出报警信号。分布在各监测点Topuke511X通过通讯网与电能质量监督管理中心主机构成电能质量监督管理网络，以实现区域内电能质量监测、管理与控制的要求。

实现电能质量参数测量，该设备安装在供电系统变电站、用户站、及铁路牵引站，监测供电线路电能质量否符合***及对用户进行电能质量考核的专业在线监测设备，并在参数超标时输出报警信号。分布在各监测点Topuke511X通过通讯网与电能质量监督管理中心主机构成电能质量监督管理网络，以实现区域内电能质量监测、管理与控制的要求。

设备采集模块采用TI公司的TMS320F2812，32位DSP数字处理器，主频高达150M,外扩内存512K,***数据采集处理的准确性和稳定性，四层电路板设计，提高了系统稳定性和抗干扰能力。

测量功能

☞电流真有效值、基波有效值、2～63次谐波有效值；

☞电压2～63次谐波的含有率、总畸变率；

☞功率因数、相移功率因数；

☞基波视在功率、基波有功功率、基波无功功率、

☞电压偏差；

☞三相电压不平衡度、正序、负序、零序；

☞电网频率；

☞电压波动与闪变值（长期闪变值（Plt）、短期闪变值（Pst））。

☞电压骤升、骤降、短时中断

☞间谐波功能测量

☞电能质量超标波形记录

技术性能

☞频率测量范围：48～52HZ，中心频率50HZ

☞频率测量条件：信号基波分量不小于80％F.S.

☞频率测量误差: ≤0.01HZ

☞ 测量范围：

额定交流电压： 10V～100V(可根据用户要求定制)

额定交流电流： 0.1A～5A(可根据用户要求定制)

☞基波电压允许误差：≤0.2％F.S.

☞基波电流允许误差：≤0.5％F.S.

☞输入电流量程：10Arms,5Arms

☞三相电压不平衡度：≤0.2％

☞电压谐波总畸变率：≤0.2％

☞基波电压（电流）之间相位差的测量误差≤0.5°

☞同次谐波电压和谐波电流相位差测量误差≤0.5（°）

☞谐波测量精度符合GB/T14543-93规定A级测量精度

☞单通道采样率：12.8K

☞通讯接口：RJ45,GPRS,RS485,RS232、

产品系列介绍：

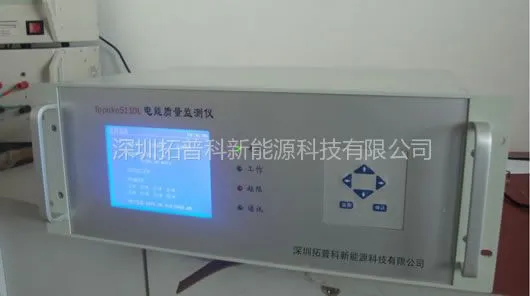

	Topuke5110L电能质量监测仪（集中式）采用工控板+采集板，多DSP设计可实现多通道测量，大液晶显示，单台仪器可扩充到6组相电压，8组三相电流。
	Topuke5110L电能质量监测仪（分散式）同时设计了单通道测量设备，可测三相电压，三相电流，多台设备通过485总线或RJ45进行数据传输，由通讯管理机转发到电能质量监测中心站，优化了电能质量监测网络设计.
	Topuke5110L电能质量监测装置是现场组屏的理想选择方案，它由电能质量监测仪和工业控制计算机，彩色液晶显示器，打印机和屏体组成，最多可实现6组三相电压24组三相电流的电能质量测试存储分析工作。
	Topuke5110LB安装在供电系统变电站或大用户配变侧，监测数据可通过GPRS、CDMA、等多种方式实现与后台通讯，设备具有两路开关量输入和两路开关量输出，并可自定义，可扩展为遥信、遥控功能，后台和终端均可进行设置。
